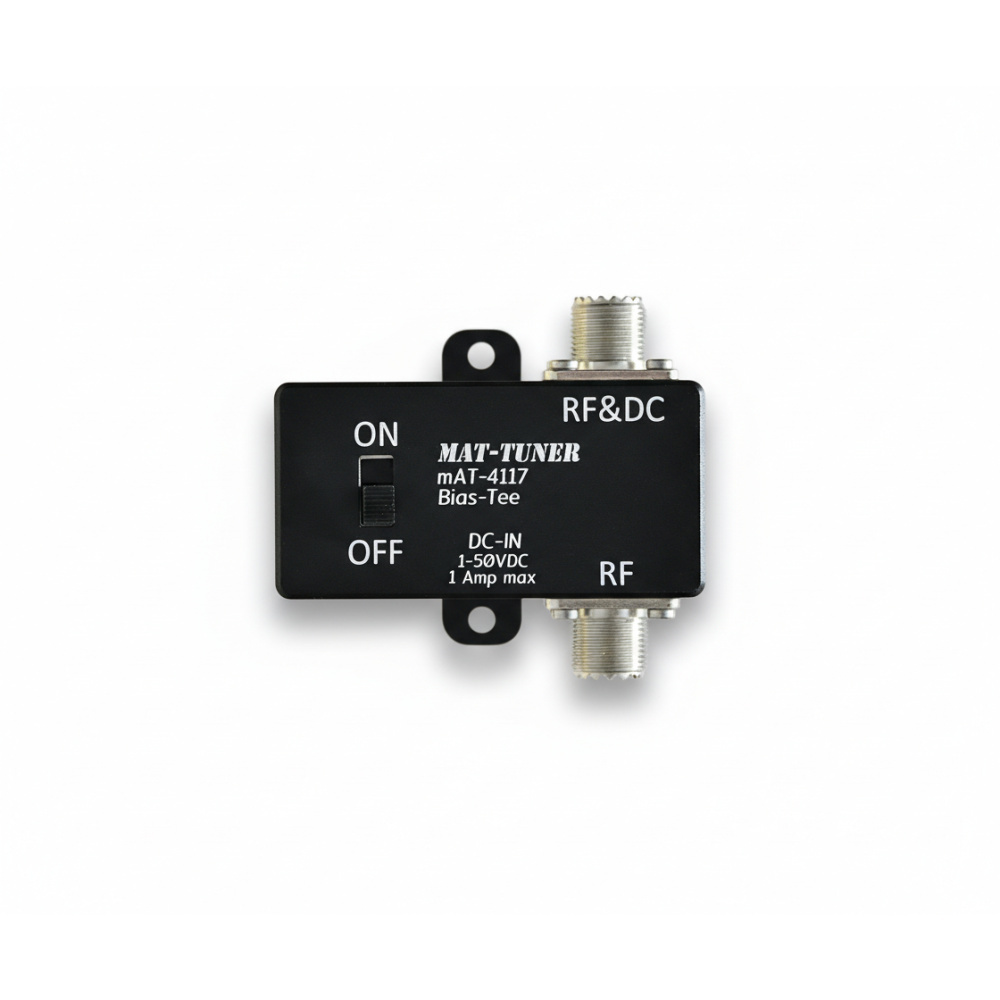

mAT-TUNER mAT-4117 Injecteur de tension Bias-Tee 1.8-54 MHz
No review at the momentLe mAT-4117 est un injecteur de tension (Bias-Tee) universel conçu pour combiner une alimentation DC et un signal RF sur un seul câble coaxial. Il permet d'alimenter à distance des tuners d'antenne ou d'autres équipements RF sans nécessiter de câble d'alimentation séparé, simplifiant ainsi considérablement l'installation de vos antennes déportées.
- Plage de fréquence : 1.8 MHz à 54 MHz
- Isolation RF élevée : > 65 dB (double filtre)
- Tension DC : 1V à 50V supportée
- Courant max : Jusqu'à 1 Ampère
- Connecteurs : BNC (RF et RF+DC)
- Compatibilité : Universelle (toutes marques avec Bias-Tee intégré)
Livré avec : 1 injecteur mAT-4117, 1 câble d'alimentation DC.
Data sheet
Le mAT-TUNER mAT-4117 est un accessoire indispensable pour les installations radioamateurs nécessitant une alimentation déportée via le câble coaxial. Ce Bias-Tee de haute qualité permet d'injecter une tension continue (DC) dans la ligne coaxiale pour alimenter des équipements distants tels que des boîtes d'accord automatiques (tuners), des préamplificateurs ou des commutateurs d'antenne, tout en laissant passer le signal RF avec une perte minimale.
Grâce à sa conception robuste utilisant un filtre à deux étages, il offre une isolation RF exceptionnelle supérieure à 65 dB, garantissant qu'aucun retour RF ne vienne perturber votre alimentation ou votre station. Il est compatible non seulement avec les tuners mAT-TUNER (comme le mAT-40), mais aussi avec tout équipement d'autres marques (Icom, Yaesu, Kenwood, LDG) prévu pour être alimenté par le coaxial.
Caractéristiques techniques
| Plage de fréquences | 1.8 MHz - 54 MHz |
| Impédance | 50 Ω |
| Tension DC admissible | 1 à 50 Volts |
| Courant DC max | 1 Ampère |
| Isolation RF | > 65 dB |
| Connecteur RF (Entrée Radio) | BNC Femelle |
| Connecteur RF+DC (Vers Antenne) | BNC Femelle |
| Connecteur Alimentation | Jack DC 2.1mm |
Installation et précautions
L'installation est simple : connectez votre émetteur au port 'RF' et le câble coaxial partant vers l'antenne (ou le tuner distant) au port 'RF+DC'. Connectez ensuite votre source d'alimentation au jack DC.
Attention : Le port 'RF+DC' transporte du courant. Ne connectez jamais ce port à une antenne en court-circuit DC (comme certaines antennes Yagi ou dipôles avec balun en court-circuit) ou à un appareil de mesure (SWR mètre) non protégé, sous peine d'endommager le circuit d'injection.
FAQ
Le mAT-4117 est-il compatible uniquement avec les tuners mAT-TUNER ?
Non, il est universel. Il fonctionne avec n'importe quel tuner d'antenne distant (Icom AH-4, AH-730, Yaesu FC-40, etc.) ou équipement RF conçu pour recevoir son alimentation via le câble coaxial (Bias-Tee).
Quelle est la puissance RF maximale supportée ?
Le fabricant a testé l'isolation avec des puissances allant jusqu'à 1000W sur certaines fréquences pour valider le filtrage, mais pour une utilisation continue, il est recommandé de l'utiliser avec des puissances standard de 100W à 200W, typiques des tuners distants compatibles.
Puis-je l'utiliser pour alimenter un préampli de réception ?
Oui, tout à fait. Tant que le préamplificateur accepte une alimentation via le coaxial et que sa consommation ne dépasse pas 1A et 50V, le mAT-4117 convient parfaitement.
Quels connecteurs sont utilisés ?
L'appareil utilise des connecteurs BNC pour les entrées/sorties RF. Si vos câbles sont en PL-259 (UHF), vous aurez besoin d'adaptateurs BNC vers SO-239.
L'appareil protège-t-il contre les retours HF ?
Oui, le mAT-4117 dispose d'un filtre à double étage offrant une isolation RF supérieure à 65 dB, ce qui empêche efficacement la HF de remonter vers votre alimentation DC.
